Also mein Bahnhof ist nun von mir fertig durchgeplant.

Maximale Gleislänge zwischen den Ein- und Ausfahrtweichen: 6,12 Meter

Bahnhofslänge gesamt: 7,12 Meter

Die vier Abstellgleise können jederzeit als zusätzliche Bahnhofsausfahrten für Nebenstrecken dienen. Daran anschließende Trennstellen werden dann aber mit den herkömmlichen Isoliertüllen hergestelllt.

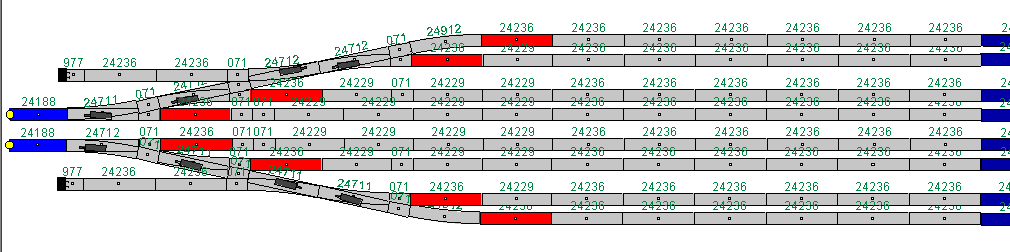

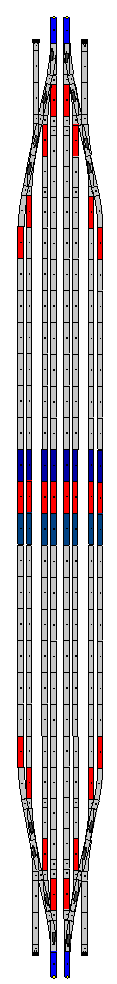

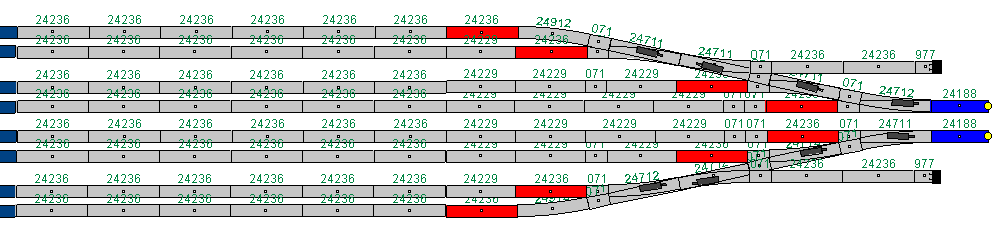

Zeichenerklärung:
Rot = allpoliges Trenngleis aus 24236. An diesen Gleisen fehlt einseitig jede elektrische Verbindung. Dadurch wird das, recht aufwändige, Anbringen der Isoliertüllen überflüssig.

Mittelblau: Dreipoliges Selbstbau-Anschlußgleis aus 24188 mit XLR-Steckverbindung.

Dunkelblau: Dreipoliges Selbstbau-Anschlußgleis aus 24236 mit Lüsterklemme und Adapter für Sub-D Steckverbindung.

Um die volle Gleislänge von 6 m zu erreichen, werde ich noch reichlich Gleise 24236 kaufen müssen, da ich davon nur 61 habe, wovon ich drei Stück leider zu beidseitigen Trenngleisen kaputtumgebaut habe. Das kommt davon, wenn man schnell fertig werden will und sich nicht auf die Arbeit konzentrieren kann...

Werde diese Gleise nun wohl zu Übergangsgleisen nach 2L Gleichstrom umfunktionieren. Aber davon kann man ja sowieso nicht genug haben. Eventuell lässt sich auch ein M-Gleis Mittelleiter anlöten, dann ergäbe das sogar ein vollwertiges Übergangsgleis.

Zur Stückliste:
In der Demoversion ist mein Gleisbestand nicht eingetragen, daher die hohen Fehlmengen. Tatsächlich ist der Fehlbestand wesentlich geringer.

Den Fehlbestand von 86 Gleisen 24236 muß ich jedoch noch anschaffen, genauso, wie die bereits geplanten 16 Weichenantriebe, die nach und nach angeschafft werden. Die noch fehlenden zwei 24229 und die vier Prellbockgleise/Böschungsabschlüsse sind dagegen schon fast ein Klacks...

Pierre

(Weitere Bilder folgen nach....)

Trainspotters · Anmeldungsdatum: 09.08.2008 Beiträge: 277 Wohnort: Köln

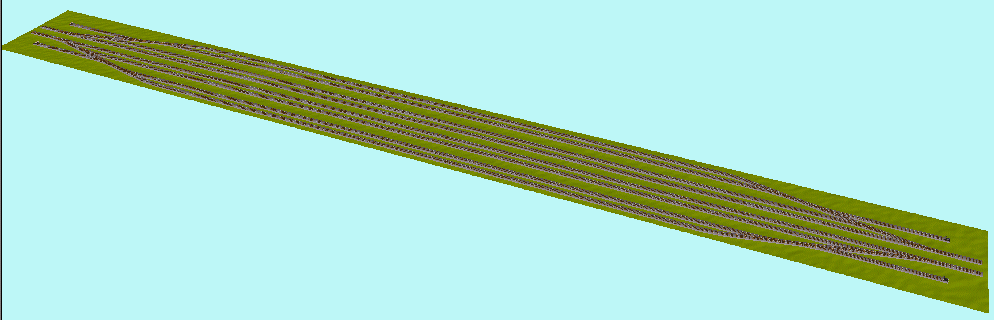

Weitere Bilder ohne weiteren Text....

Trainspotters · Anmeldungsdatum: 09.08.2008 Beiträge: 277 Wohnort: Köln

Weitere Bilder ohne weiteren Text....

Trainspotters · Anmeldungsdatum: 09.08.2008 Beiträge: 277 Wohnort: Köln

So nun gibt es von mir auch eine WinTrack Datei, für meinen Bahnhof.

Eventuelle Abweichungen zu den vorher eingestellten Bildern, ergeben sich daraus, daß der Bahnhof komplett neu erstellt werden mußte, weil die Demoversion des Programms ja leider kein Abspeichern der erstellten Dateien zulässt. Die Vollversion stand mir jedoch erst jetzt leihweise zur Verfügung.

So hier geht es zur Datei:

http://www.trainspotters.de/teppichbahning/Pierrenbroich.tra

Eventuelle Änderungen ergeben sich gegebenenfalls noch daraus, daß ich den Bahnhof zwischen den Parallelgleisen mit differentem Gleismaterial aufbauen werde. So wird zumindest eine Reihe 24236 durch 24229 ersetzt, da mir definitiv zwei 24229 fehlen, ich Gleise aber nur Kartonweise (= 10 Stück) kaufe. Auch sind so viele 24236 noch als Fehlmenge vorhanden, daß ich mir überlegt habe, daß es Sinn macht, diese Gleise durch entsprechende Gleismeter 24188 zu ersetzten, die wesentlich günstiger zu bekommen sind. Aber da wäge ich noch die zusätzlichen Kosten, mit dem Umstand der zusätzlichen Lagerhaltung ab.

Pierre
